Auf einen Blick
- Maximum unterbrechungsfreier Laststrom: 100 A
- Spitzenstrom (während 30 Sekunden): 600 A
- Betriebsbereich Spannung: 24-64 V (48 V )
- Standardschwellwerte: Ausschalten: 42V Einschalten: 48V
- Verbindung: M8
- Gewicht: 0,8 kg
Produktbeschreibung
Die BatteryProtect- Funktion trennt die Batterie von den weniger wichtigen Verbrauchern, bevor sie vollständig entladen ist (wodurch sie beschädigt würde) bzw. bevor sie nicht mehr über ausreichend Energie zum Starten des Motors verfügt.
Der BatteryProtect ist ein unidirektionales Gerät. Es erlaubt nur Strom in einer Richtung, also entweder Strom zu einem Verbraucher oder mit Strom von einem Ladegerät, aber nicht beide Ströme gleichzeitig. Außerdem kann der Strom nur vom Batterie-Anschluss zum Verbraucher-Anschluss fließen. Bei Verwendung mit einem Verbraucher ist die Batterie an den Batterie-Anschluss anzuschließen, bei Verwendung mit einem Ladegerät ist das Ladegerät an den Batterie-Anschluss anzuschließen.
Einfach Programmierung
Der BatteryProtect lässt sich so einstellen, dass sie sich bei mehreren verschiedenen Spannungen ein- bzw.
ausschaltet. Die Siebensegmentanzeige gibt dann an,
welche Einstellung gewählt wurde
Ausgang für verzögerten Alarm
Der Alarm-Ausgang wird dann aktiviert, wenn die
Batteriespannung mehr als 12 Sekunden lang unter den voreingestellten Wert zum Abschalten fällt.
Das Einschalten des Motors aktiviert daher den Alarm nicht. Der Alarm-Ausgang ist ein kurzschlussgeschützter offener Kollektor-Ausgang, der mit der negativen (Minus-) Schiene verbunden ist. Max. Strom 50 mA.
Der Alarm-Ausgang wird normalerweise dazu verwendet, um ein akustisches Signal, eine LED oder ein Relais zu aktivieren.
Überspannungsschutz
Damit empfindliche Verbraucher nicht durch eine Überspannung beschädigt werden, wird die Last immer dann abgeschaltet, wenn die Gleichspannung den Wert von 16 V bzw. 32 V überschreitet.
Technische Daten
- Maximum unterbrechungsfreier Laststrom: 100 A
- Spitzenstrom (während 30 Sekunden): 600 A
- Betriebsbereich Spannung: 24-64 V (48 V )
- Standardschwellwerte: Ausschalten: 42V Einschalten: 48V
- Verbindung: M8
- Gewicht: 0,8 kg
- Abmessungen: 62 x 123 x 120 mm
Lastabschaltungs- und Wiederanschlussverzögerung
Die Last wird 90 Sekunden nach Aktivierung des Alarms abgeschaltet. Steigt die Batteriespannung innerhalb dieses Zeitraums
(nachdem zum Beispiel der Motor gestartet wurde) erneut bis auf den
Schwellwert zum Anschließen an, wird die Last nicht
abgeschaltet. Die Last wird 30 Sekunden nachdem die Batteriespannung den
vorgegebenen Spannungswert zum Wiederanschließen überschritten hat, wieder angeschlossen.
Lieferumfang:

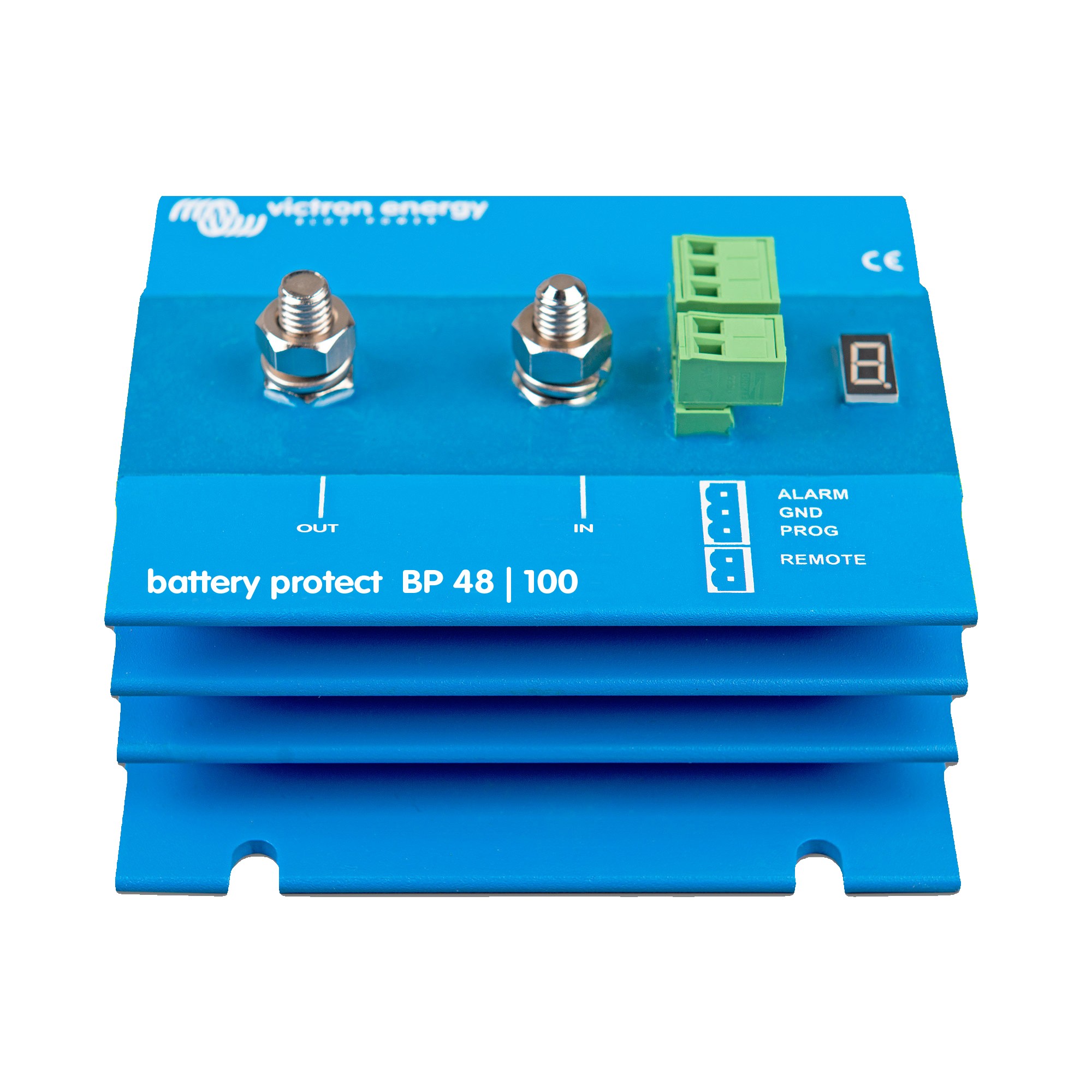

- Victron 100 A Battery Protect 48V
